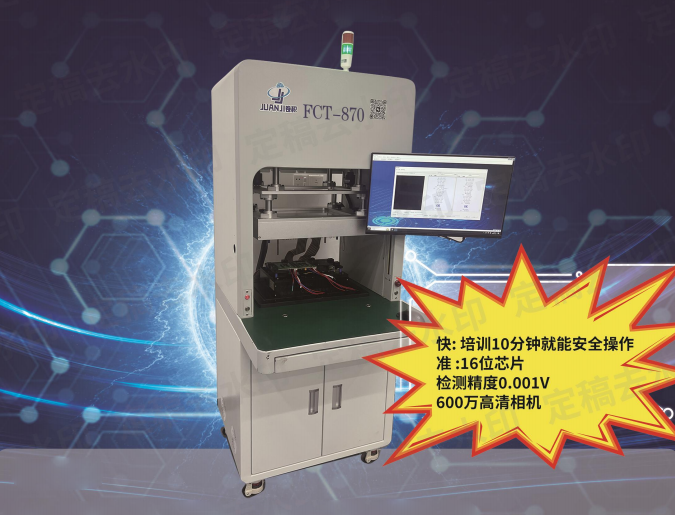

PCBA规格

具可检测板最大拼板尺寸：410*240MM

光学规格

相机   海康威视工业800万像素自动对焦高清摄像头600/800/1200/2000(可供定制)

检测相关

电气测试 电压、电流、功率及各种输入输出作出自动控制和判断

视觉检测高速相机视觉采样，可检测显示一些元器件的颜色差异

编程相关

软件功能

编程方式开放可视化简洁的编程界面，配合EXCE表进行测试程序编辑，步骤增减及参数修改方便

数据生成记录所有检测数据，便于追溯产品生产流程及改善生产工艺

条码识别 支持测试控制板条形码扫描(自购扫码枪)

统计统计测试数据保存为.txt文档，可提供MES系统提取

硬件规格

工控主机Intel i7+8G+500G固态，8USB+2LAN+6COM

显示器       23.8寸显示器

操作系统 WINDOwS1064位

机箱尺寸及重量

(L*W*H)700*800*1940MM,230KG

电源及功率

AC220-240V/1000W

气源

0.4-0.6Mpa

检测信号(对测试板)

1、30路隔离直流电压检测，精度0.01V。量程0~100V.

2、16路继电器1A开关信号输出。

3、32路继电器3A开关信号输出。

4、20路IO电平信号输出。

5、10路PWM信号输出。(0~50KHz,可设置占空比)

6、10路PWM信号采集。

7、10路隔离交流电压输入。精度0.1V,精度0~300V。

8、24路隔离交流信号输入。(大于85V交流电平检测)

9、4路直流电源输出。24V,12V,5V,3.3V。

10、6路交流功率检测(单路最大1000W)。精度0.2W。(可测试待机功能和动态功率)
