类别

项目

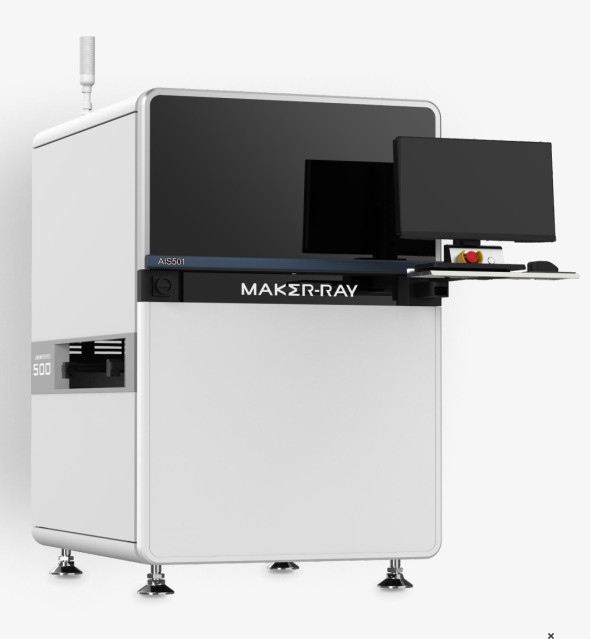

在线PCBA双面光学检测设备AIS501B

外观

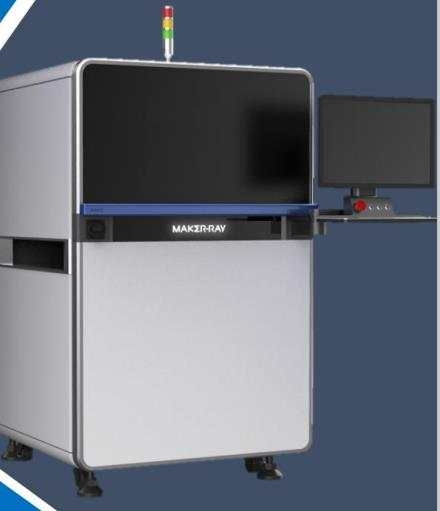

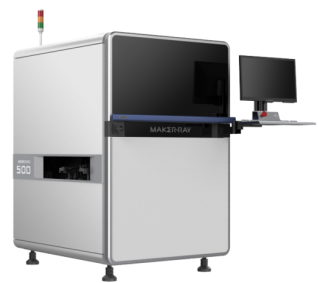

产品外观

板卡相关

可测板卡尺寸

链条款：50*50mm-510*460mm(大板模式定制尺寸支持730*460mm)

可测板卡厚度

0.5mm-6mm

可过轨道高度

750mm/900mm

可过板卡负载

链条：≤10KG ；

可过元件高度

顶面：75mm，底面：50mm（可调节至75mm）

工艺边

3mm

光学规格

相机

上、下相机：12MP彩色面阵高速工业相机

光源

上、下光源：RGB+W四色积分光源

FOV

15um:60mm*45mm

分辨率

15um

速度

0.23sec/FOV

检测相关

元件检测

插件、贴片件：错件、缺件、反件、多件、翻件、XY偏移、角度偏移、破损、歪斜等

焊锡检测

多锡、少锡、连锡、虚焊、孔洞、锡珠、不出脚、弯脚不出脚等

核心算法

AI深度学习算法为主：智能偏移算法、智能缺件算法、OCR字符识别、智能连锡算法、智能焊锡算法等；CPU算法、共线性算法、异物算法

多种检测场景

混板检测、拼板检测、混料检测、大板模式检测等

编程相关

编程方式

1、支持导入CAD文件编程；2、AI快速编程，智能地实现常规元件的本体、丝印、引脚和焊点的自动搜索绘制检测框，并智能配置算法与参数，它能够减少人工画框、抽色和调参的复杂工作量。

不停线编程

无需停线，即可在AOI上制作程序，不会影响产线的生产效率，操作更加灵活。此外，还能及时调整误报，降低后续的误报产生，从而减少复判的工作量。

离线编程（选配）

支持远程制作或调整程序，并实时下发更新到AOI设备，工程师无需跨越产线或楼层到不同的AOI设备进行操作，不受时间、空间的限制，工作效率更高。

其他功能

条码识别

一维/二维码识别

数据统计

多种维度的检测数据统计，一键即可筛选查询导出；支持一键生成多种图表（直方图、柱状图、曲线图等），无需人工绘制，报表制作更加高效。

三点照合

该功能能够将不同工艺段的检测数据进行关联和整合统计。当不良发生时能快速追溯出该点位在SPI、炉前AOI和炉后AOI的检测结果，无需在不同设备之间切换和查询，能够快速确认问题的来源和影响范围，为及时解决问题提供支持。

远程一对多复判（选配）

通过远程复判工作软件，可以实现1名工作人员对多条产线上的AOI设备检测数据进行集中复判，从而降低现场人员的成本。

硬件配置

工控主机

CPU：intel i7
显卡：Nvidia GTX1050Ti
存储：64G DDR4 ，256G SSD+2T机械硬盘
网络：1000M有线网卡

显示器

23.8寸显示器

操作系统

Ubuntu 18.04 LTS 64bit

通讯方式

标准SMEMA接口

轨道调宽

手动/自动

运动机构

高精度丝杆+伺服电机

机箱尺寸及重量

（L*H*W）1080*1629*1336mm（750mm进板高度，不含三色灯），1000Kg
（L*H*W）1080*1684*1336mm（900mm进板高度，不含三色灯），1200Kg

电源及功率

AC 220V, 额定功率 500W

气源

0.4-0.6Mpa

工作环境

温度：10~45℃，湿度： 30~85%RH

版本号：202408-1
